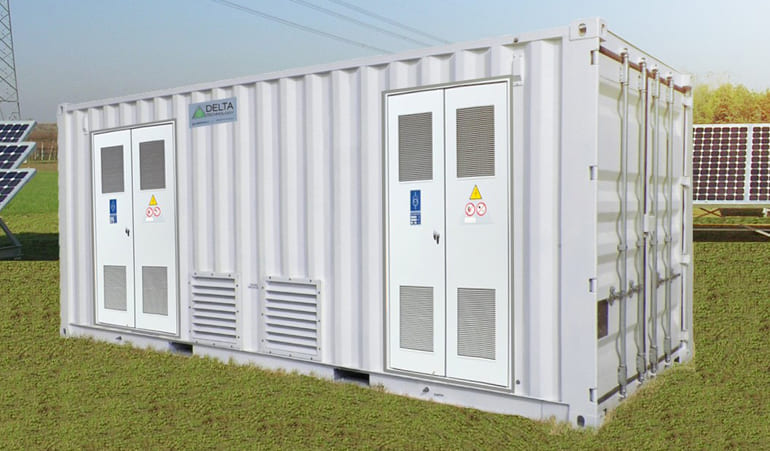

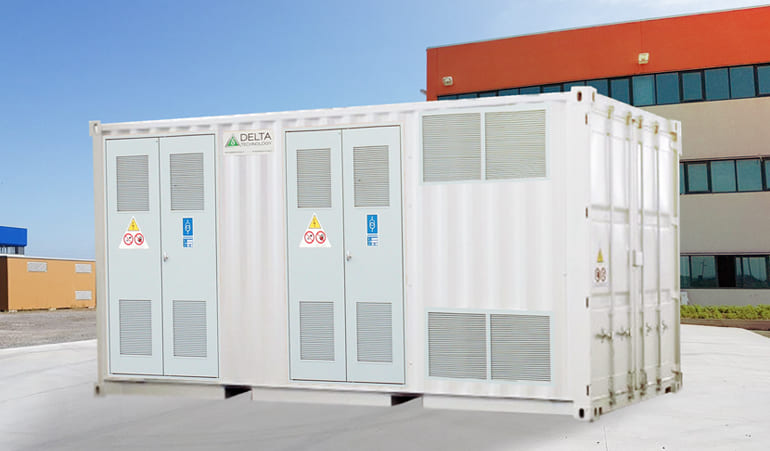

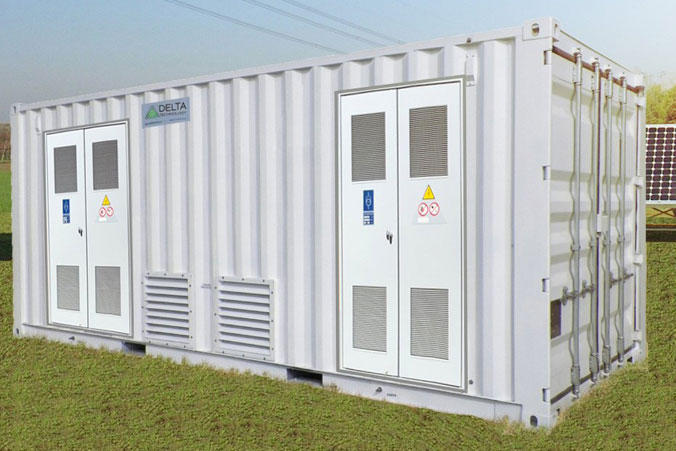

SERIE MSS (Metal Sub Station)
Le Cabine con involucro metallico della serie MSS, fanno parte e completano l'intera gamma delle Cabine Elettriche prodotte da Delta technology.
Nate per motivi di flessibilità di movimentazione in quanto molto più leggere e rispondenti a tutte le esigenze di trasporto, costituiscono una valida risposta alla richiesta di progetti finalizzati agli impianti Fotovoltaici del mercato internazionale.

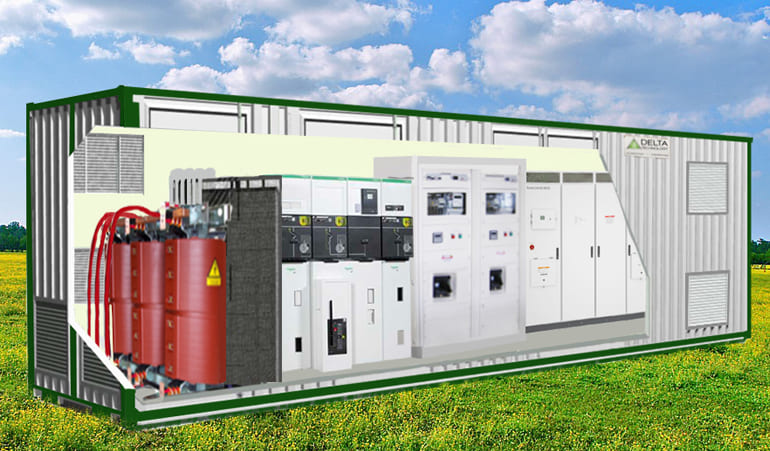

Esse sono realizzate in conformità alle normative CEI 17-6 (Apparecchiatura prefabbricata con involucro metallico per tensione da 1 kV a 52 kV CEI-EN 60298) e CEI 17-13 (Apparecchiature assiemate di protezione e manovra per bassa tensione CEI-EN 60439), per cui risultano essere un tutt’uno con le apparecchiature in esse contenute.
Caratteristiche Generali Serie PSS (Paneled Sub Station)
- Tipo di involucro
Metallo - Tipologia materiale
Acciaio zincato - Dimensioni esterne (L x P x H)
3m [10ft] - 6,1m [20ft] - 12,2m [40ft] x 2,4m x 2,5m - Peso solo involucro (Range)
Da 1,5 a 3,5 (t) - Temperatura ambiente di esercizio (Range)
Da -20 a 50 (°C) - Copertura
Non asportabile - Rivestimento esterno box/tetto
Verniciatura a polvere epossidica - Infissi
Vetroresina / Acciaio GZ200 Verniciato - Grado di protezione
IP 33D - Sistemi di areazione
Naturale / Forzata

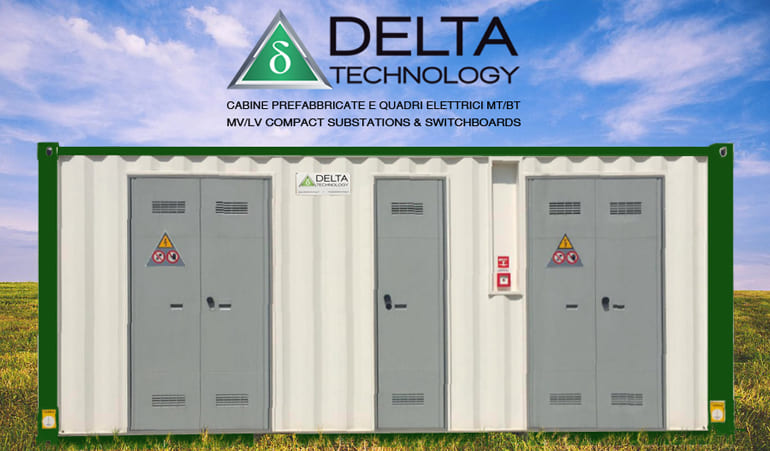

La serie MSS oltre a ricevere gli infissi unificati ENEL in vetroresina, prevede l'utilizzo degli infissi in lamiera zincata e verniciata tipo "AIRCAB". Gli infissi tipo "AIRCAB" sono stati progettati appositamente per garantire la massima protezione per l'utente e la migliore classe termica dell'involucro. Grazie alla loro conformazione e al materiale in cui sono realizzati, cioè in lamiera di acciaio zincato, sabbiato e verniciato con polvere in epossi-poliestere esterno, consentono il naturale smaltimento del calore prodotto dalle apparecchiature come si evince anche dalla seguente tabella:
| Tipologia infisso | Aerazione netta (cm2) | Conducibilità termica k [W/m°C] |
| Infisso a due ante in vetroresina | 1.100 | 0,3 |
| Infisso a due ante tipo "AIRCAB" | 6.500 | 73 |
| Finestra 1200x500 in vetroresina | 2.600 | 0,3 |
| Finestra 1200x500 tipo "AIRCAB" | 5.500 | 73 |
